Edelstahlschornstein Bausatz Ø 150 mm – SOLINOX DW Classic

Der SOLINOX DW Premium Edelstahlschornstein Ø 150 mm in Classic Edelstahl ist ein doppelwandiges, wärmegedämmtes Komplettset für eine außen an der Fassade geführte Abgasanlage. Die gewünschte Schornsteinhöhe von 5 bis 9,5 m wählen Sie direkt als Variante.

Einsatzbereich

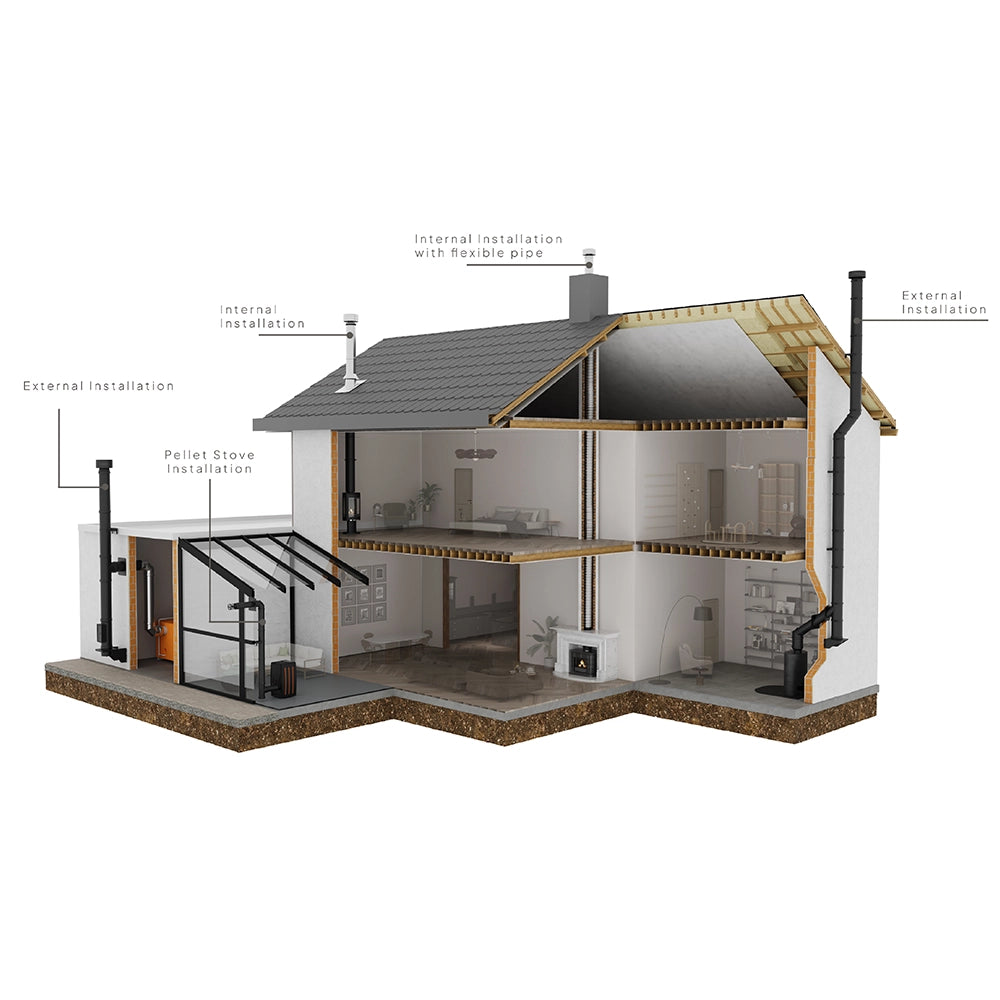

Das angebotene Set ist für die Außenmontage und die Nachrüstung an Wohn- und Gewerbegebäuden zusammengestellt. Die SOLINOX-DW-Systemreihe wird unter anderem für Heizungsanlagen und Feuerstätten eingesetzt. Voraussetzung ist, dass Feuerstätte, Brennstoff, erforderlicher Förderdruck und Schornsteinberechnung zur konkreten Systemklassifizierung passen.

Technische Systemdaten

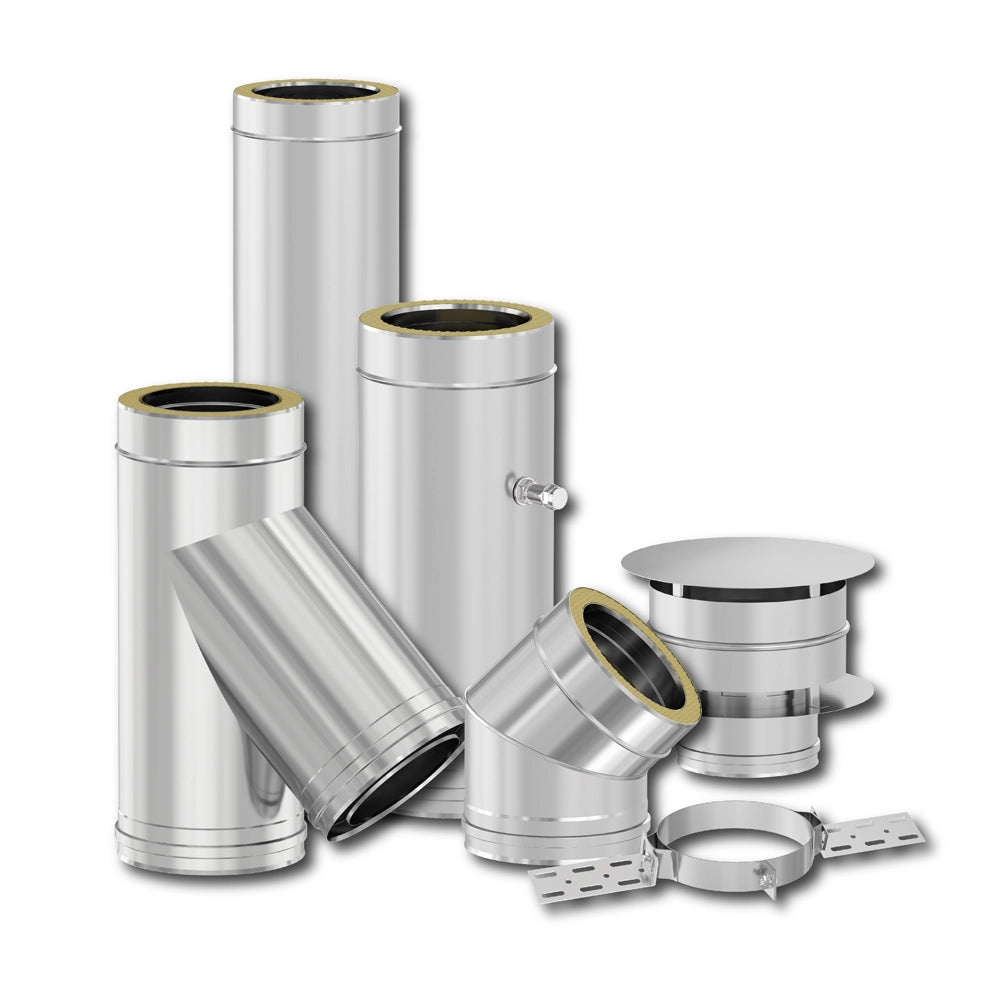

• Systemreihe: SOLINOX DW
• Innendurchmesser: 150 mm
• Ausführung: Classic Edelstahl / silber
• Aufbau: doppelwandig und wärmegedämmt
• Innenwand je nach Systemausführung: AISI 316L (1.4404)
• Außenwand je nach Systemausführung: AISI 304 (1.4301)
• Dämmstärke der Systemreihe: 25–50 mm
• Dämmdichte der Systemreihe: 50–170 kg/m³
• Verbindung: Male/Female-Steckverbindung, Muffenlänge 50 mm
• Fertigung: durchgehende TIG-Schweißung
• Druckklasse der ausgewiesenen Klassifizierungen: N1, 40 Pa
• Temperaturklassen der Systemreihe: T400–T600
• Kondensatbeständigkeit: D oder W, abhängig von der konkreten Klassifizierung
• Rußbrandklassifizierung: O oder G, abhängig von der konkreten Klassifizierung
• Normen: EN 1856-1:2009 und EN 1856-2:2009
• Hersteller-Zertifikatsnummer: 1020-CPR-070045001

Hinweis: SOLINOX führt innerhalb der DW-Systemreihe mehrere Material- und CE-Klassifizierungen. Die für das gelieferte Set geltende Ausführung ist vor der Bestellung anhand der Feuerstätte und der Projektdaten zu bestätigen.

Verfügbare Schornsteinhöhen

5 m, 5,5 m, 6 m, 6,5 m, 7 m, 7,5 m, 8 m, 8,5 m, 9 m und 9,5 m. Die Abstufung beträgt 0,5 m.

Aufbau des Komplettsets

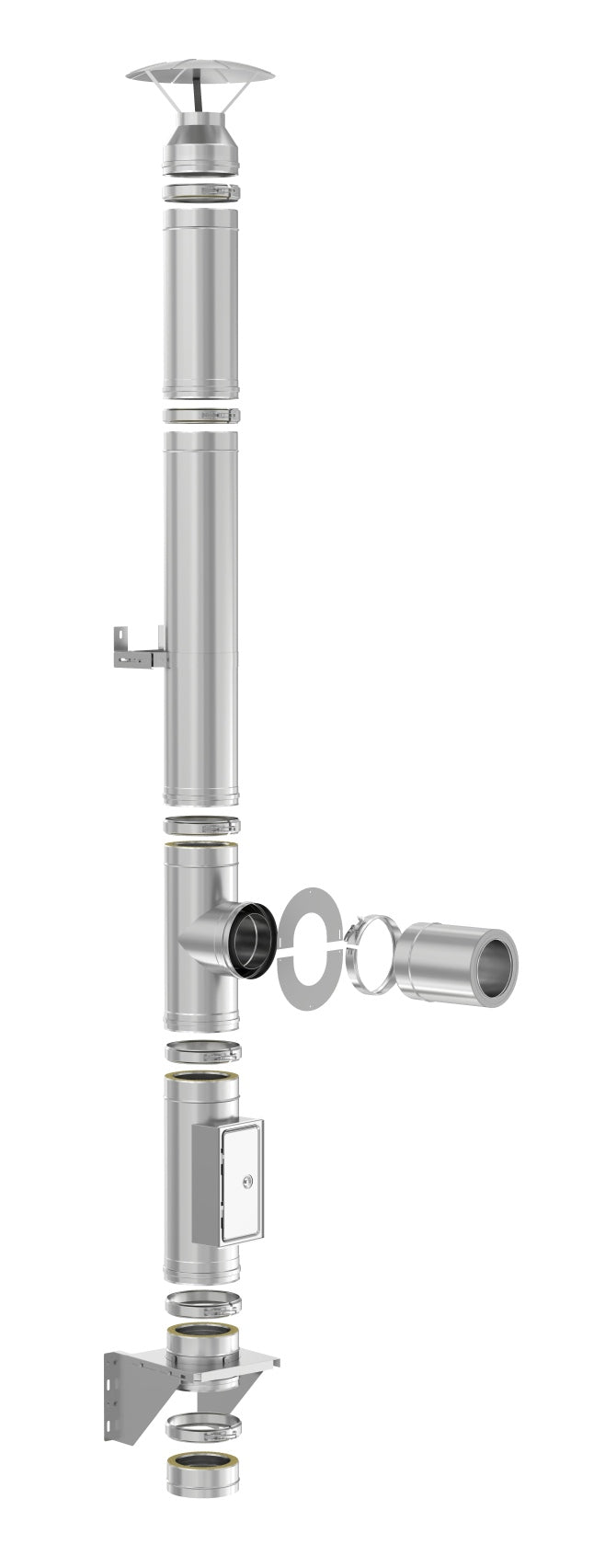

Die Produktabbildung zeigt die typische Grundkonfiguration mit Wandkonsole und Schornsteinbasis, Reinigungselement mit Revisionstür, T-Stück für den Feuerstättenanschluss, horizontalem Anschlussstück mit Rosette, geraden Längenelementen, Verbindungsschellen, Wandhalter und oberem Schornsteinabschluss. Die genaue Anzahl der höhenabhängigen Längenelemente, Schellen und Wandhalter richtet sich nach der gewählten Schornsteinhöhe.

Montage und Planung

Durchmesser, wirksame Schornsteinhöhe, Befestigungsabstände, Wandabstand und erforderliche Zusatzteile müssen projektbezogen festgelegt werden. Die Montage ist nach den Herstellerunterlagen und den örtlichen Vorschriften auszuführen. Vor der Bestellung ist die geplante Anlage in Deutschland mit dem zuständigen Schornsteinfeger beziehungsweise in Österreich mit dem zuständigen Rauchfangkehrer abzustimmen.

Vor der Bestellung prüfen

• Feuerstätte, Brennstoff und Abgastemperatur mit der konkreten Systemklassifizierung abgleichen.
• Bestätigen, dass 150 mm Innendurchmesser zur Feuerstätte und zur Schornsteinberechnung passen.
• Erforderliche Schornsteinhöhe und Austrittshöhe anhand der Gebäudesituation bestimmen.
• Befestigungsuntergrund, Wandabstand und projektbezogen erforderliches Zubehör klären.
